Wechselrichter: Arten, Aufbau, Funktion & Wirkungsgrade

Wechselrichter sind das Herzstück jeder Solaranlage. Ohne sie ließe sich die aus Sonnenlicht gewonnene Energie weder im Haushalt nutzen noch ins öffentliche Netz einspeisen. Ihre Hauptaufgabe besteht darin, den von den Solarmodulen erzeugten Gleichstrom (DC) in netzkonformen Wechselstrom (AC) umzuwandeln. Doch sie leisten weit mehr: Wechselrichter überwachen den Betrieb der Anlage, optimieren den Energiefluss, regeln den Eigenverbrauch und können bei Bedarf überschüssige Energie in Speichersysteme leiten. Damit sorgen sie nicht nur für einen reibungslosen Betrieb, sondern auch für Effizienz und Sicherheit im gesamten Solarsystem.

Alles auf einen Blick:

• In jeder Solaranlage entsteht zunächst Gleichspannung, die erst durch den Wechselrichter in netzkonformen Strom umgewandelt wird.
• Es gibt String-, Mikro-, Hybrid- und Zentralwechselrichter, je nach Einsatzzweck und Anlagengröße.
• Wichtige Komponenten sind MPP-Tracker, DC/AC-Wandler, Filter, Kommunikations- und Sicherheitseinheiten.
• Der europäische Wirkungsgrad ist aussagekräftiger als der Maximalwert, da er reale Betriebsbedingungen berücksichtigt.
• Auswahl und Auslegung des passenden Wechselrichters beeinflussen Ertrag, Lebensdauer und Investitionssicherheit maßgeblich.

Was ist ein Wechselrichter?

Ein Wechselrichter ist ein elektronisches Gerät, das den von Photovoltaikmodulen erzeugten Gleichstrom in Wechselstrom umwandelt. Dieser Wechselstrom entspricht den technischen Anforderungen für Haushaltsgeräte oder die Einspeisung ins öffentliche Stromnetz. Ohne Wechselrichter kann Solarstrom nicht genutzt oder eingespeist werden, da Solarmodule ausschließlich Gleichstrom erzeugen, während das Stromnetz in Deutschland mit Wechselstrom arbeitet.

Wechselrichter sind damit das Herz jeder Photovoltaikanlage, denn sie wandeln die von den Modulen erzeugte Gleichspannung in eine saubere Sinuswelle um. Diese Form des Wechselstroms ist notwendig, um elektrische Geräte sicher zu betreiben oder Energie ins Netz einzuspeisen. Dabei spielt auch die Anzahl der phasigen Ausgänge eine Rolle: Für kleine Anlagen reichen meist einphasige Geräte, während größere Systeme oft auf dreiphasige Lösungen setzen. Ein zentrales Auswahlkriterium ist die Nennleistung, die sowohl zur PV-Anlage als auch zum Strombedarf passen muss. Moderne Wechselrichter können zudem einen Stromspeicher einbinden, sodass überschüssige Energie nicht verloren geht, sondern zeitversetzt genutzt werden kann. Neben klassischen Strangwechselrichtern gibt es auch Modulwechselrichter, die direkt an einzelnen Solarmodulen arbeiten. Sie erhöhen den Gesamtertrag und verbessern die Ausfallsicherheit des Systems.

Welche Funktion hat ein Wechselrichter?

Die Funktionsweise eines Wechselrichters besteht darin, den durch Solar erzeugten Gleichstrom in eine netztaugliche Wechselspannung umzuwandeln, die einer sauberen Sinuskurve folgt. Nur so lässt sich die erzeugte Energie zuverlässig ins Hausnetz oder ins öffentliche Stromnetz einspeisen. Entscheidend ist dabei, dass die Energieverluste bei der Umwandlung möglichst gering bleiben, um die Energieausbeute der gesamten Photovoltaik-Anlage zu maximieren. Moderne Geräte bieten darüber hinaus zahlreiche Zusatzfunktionen, etwa die Einbindung von Stromspeichern, das Monitoring einzelner Strings oder eine intelligente Steuerung des Eigenverbrauchs, was die Effizienz und den Nutzen der Anlage weiter erhöht.

Welche Aufgaben erfüllt ein Wechselrichter?

Ein Wechselrichter übernimmt mehrere zentrale Aufgaben: Er wandelt nicht nur den Strom um, sondern sorgt auch für Netzsynchronisation, steuert die Einspeisung, optimiert den Eigenverbrauch und – bei Hybridwechselrichtern – auch die Speicherladung und -entladung. Dabei agiert er als intelligente Schnittstelle zwischen Photovoltaikanlage, Haushalt, Netz und gegebenenfalls Batteriespeicher. Moderne Wechselrichter übernehmen sogar Funktionen, die weit über die reine Umwandlung hinausgehen: Sie messen, überwachen, kommunizieren und regeln und das oft in Echtzeit. Dazu zählen Funktionen wie

• Netzüberwachung,
• Fehlerstromerkennung,
• Temperaturkontrolle,
• Überspannungsschutz und
• Abschaltung bei Netzausfall (Anti-Islanding).

Auch kann der Wechselrichter den Betrieb anpassen, wenn die Netzfrequenz vom Sollwert abweicht, um Netzschäden oder Gerätestörungen zu vermeiden. Einige High-End-Wechselrichter bieten zudem eine sogenannte „Grid Support“-Funktion. Diese kann durch gezielte Blindleistungseinspeisung zur Netzstabilisierung beitragen, besonders interessant für gewerbliche Anlagen mit Einspeiseverpflichtung.

Was ist der Unterschied zwischem einem Wechselrichter und einem Modulwechselrichter?

Ein herkömmlicher Wechselrichter bündelt die Energie mehrerer Solarmodule, wandelt die entstehende Gleichspannung in eine saubere Sinuswelle um und speist sie zentral ins Netz oder ins Haus ein. Diese Lösung ist besonders effizient und kostengünstig bei größeren Anlagen, hat jedoch den Nachteil, dass sich Leistungseinbußen durch Verschattung oder Defekte eines Moduls auf den gesamten Strang auswirken können. Ein Modulwechselrichter dagegen sitzt direkt am einzelnen Solarmodul und übernimmt die Umwandlung jeweils separat. Dadurch arbeitet jedes Modul unabhängig, was die Erträge bei Teilverschattung verbessert, die Überwachung erleichtert und spätere Erweiterungen flexibler macht. Allerdings steigen dadurch die Kosten pro Kilowattpeak, sodass sich Modulwechselrichter vor allem bei kleineren oder anspruchsvoll verschatteten Photovoltaikanlagen lohnen.

Warum ist ein Wechselrichter für Photovoltaikanlagen notwendig?

Der Wechselrichter ist eine wichtige Komponente einer Photovoltaikanlage. Ohne ihn bliebe der erzeugte Gleichstrom technisch nutzlos. Haushaltsgeräte und das öffentliche Netz arbeiten ausschließlich mit Wechselstrom und die Netzbetreiber fordern genau definierte Spannungs- und Frequenzwerte. Ein Wechselrichter macht Solarstrom nicht nur verwendbar, sondern sorgt auch für normgerechte Einspeisebedingungen. Beim Anschluss der Photovoltaikanlage ist darauf zu achten, fachgerecht den Wechselrichter anzuschließen, um eine sichere und effiziente Umwandlung von Gleich- zu Wechselstrom zu gewährleisten.

Netzkompatibilität und Einspeisebedingungen

Die Normen für Netzanschluss in Deutschland (zum Beispiel VDE-AR-N 4105) schreiben spezifische Werte für

• Frequenz (50 Hertz),
• Spannung,
• Synchronisation und
• Leistungsfaktor

vor. Der Wechselrichter überwacht diese Parameter kontinuierlich und passt seine Einspeisung entsprechend an, um den reibungslosen Netzbetrieb zu gewährleisten. Bei sehr kleinen PV-Anlagen (zum Beispiel auf Wohnmobilen oder in Gartenhäusern) kommen sogenannte Inselwechselrichter zum Einsatz. Sie benötigen keinen Netzanschluss und erzeugen Wechselstrom autark. Das ist ideal für Off-Grid-Systeme.

Welche Stromarten werden ins Haus oder ins Netz eingespeist?

Der von Wechselrichtern erzeugte Strom ist in der Regel ein- oder dreiphasiger Wechselstrom mit 230 Volt beziehungsweise 400 Volt Spannung. Für die Einspeisung ins öffentliche Netz ist meist ein dreiphasiger Anschluss erforderlich, vor allem bei Anlagen über 4,6 Kilovoltampere (kVA). Im Haushalt wird häufig nur eine Phase genutzt, bei größeren Anlagen auch drei Phasen. Je nach Dimension und Zweck der Anlage werden unterschiedliche Einspeisearten verwendet, um sowohl Netzstabilität als auch Eigenverbrauchsoptimierung zu gewährleisten. Während Balkonkraftwerke oft einphasig einspeisen, sind größere Dachanlagen oder gewerbliche Systeme auf dreiphasige Einspeisung ausgelegt. Dies verhindert eine einseitige Belastung des Netzes und sichert eine gleichmäßige Verteilung der erzeugten Leistung über alle drei Phasen.

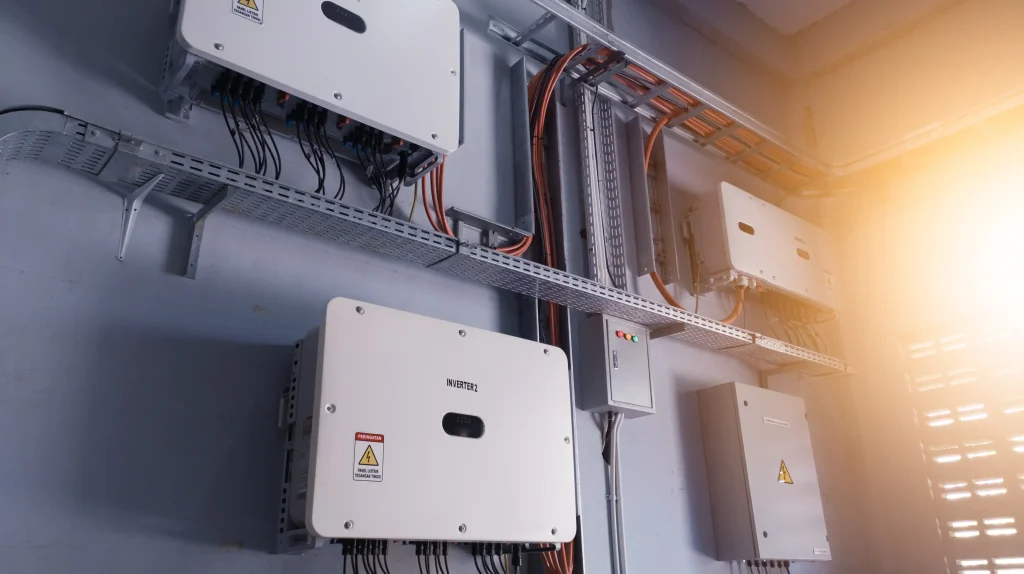

Wie ist ein Wechselrichter aufgebaut?

Ein vollständig ausgestatteter Wechselrichter enthält folgende Komponenten:

• Leistungselektronik: wandelt DC in AC (über Brückenschaltungen)
• Kühlung: passiv (Kühlkörper) oder aktiv (Lüfter)
• Steuerplatine: enthält den Mikrocontroller mit MPP-Logik
• Kommunikationseinheit: LAN, WLAN, RS485, Zigbee und andere
• Sicherheitskomponenten: RCD, Überspannungsschutz, Trennschalter

Das Herzstück ist die Leistungselektronik, bestehend aus Halbleiterschaltern wie IGBT oder MOSFET, die den Gleichstrom in Wechselstrom umformen. Kühlung (aktiv oder passiv) schützt vor Überhitzung, während die Steuerplatine die Regelung und Netzüberwachung übernimmt. Der modulare Aufbau erlaubt die Anpassung an verschiedene Einsatzszenarien. Der DC-Eingang nimmt den Strom von den Modulen auf, der AC-Ausgang speist ins Netz ein. Zwischen beiden liegt ein Steuerkern, der den optimalen Arbeitspunkt berechnet, Fehler erkennt, Systemzustände meldet und teils auch Updates per Remote-Verbindung ermöglicht.

Alle Komponenten müssen zuverlässig zusammenarbeiten, um maximale Effizienz, Sicherheit und Netzkonformität zu gewährleisten. Die Steuerungseinheit analysiert Daten wie Spannung, Strom, Temperatur und Netzfrequenz. Auf Basis dieser Informationen steuert sie die Leistungsmodule, passt die Einspeisung an, aktiviert Schutzmechanismen und meldet Störungen. Die Kommunikationseinheit wiederum erlaubt den Zugriff über App, Webinterface oder Smart-Home-System.

Was ist die Funktion von MPP‑Tracker, DC/AC‑Wandler, Filter und Kommunikationseinheit?

Ein Wechselrichter besteht nicht nur aus einem Stromwandler, er vereint verschiedene spezialisierte Komponenten. Der Maximum Power Point-Tracker (MPP‑Tracker) sucht laufend nach dem optimalen Arbeitspunkt der Solarmodule, um den höchsten Stromertrag bei den jeweiligen Einstrahlungsbedingungen zu erzielen. Je nach Wetterlage, Temperatur und Verschattung ändert sich dieser Punkt dynamisch und die Algorithmen im Wechselrichter passen den Betrieb in Echtzeit an. Besonders bei diffuser Einstrahlung oder Teilverschattung ist eine präzise MPP-Nachführung entscheidend für hohe Energieerträge. Der DC/AC-Wandler übernimmt die elektrische Umformung des Gleichstroms aus der Photovoltaikanlage in nutzbaren Wechselstrom, der ins Hausnetz oder in das öffentliche Netz eingespeist wird.

Filtereinheiten glätten die erzeugte Wechselspannung, reduzieren Oberwellen und verhindern elektromagnetische Störungen. Die Kommunikationseinheit überträgt Betriebsdaten, erlaubt Fernzugriffe, meldet Fehler und ist oft mit Webportalen oder Monitoring-Apps verknüpft.

Welche Arten von Wechselrichtern gibt es?

Die Vielfalt der Wechselrichter am Markt lässt sich in vier Haupttypen unterteilen:

• Stringwechselrichter (Standard bei Kleinanlagen bis mittlerer Größe)
• Mikrowechselrichter (bei unregelmäßiger Dachausrichtung oder Teilverschattung)
• Zentralwechselrichter (in Großanlagen zur Bündelung der Leistung vieler Modulreihen)
• Hybridwechselrichter (kombinieren Energieumwandlung mit Speicherintegration und Netzmanagement)

Die Wahl des Typs hängt stark von Anlagengröße, Standortbedingungen, Speicherbedarf und Netzanschlussmöglichkeiten ab. Jede Geräteklasse hat eigene Vor- und Nachteile – sowohl technisch als auch wirtschaftlich. Stringwechselrichter sind der  Mikrowechselrichter eignen sich besonders . Zentralwechselrichter werden  eingesetzt und bündeln die Leistung vieler Modulreihen. Hybridgeräte .

Wie unterscheidet sich der Aufbau bei String‑, Mikro‑ und Hybridwechselrichtern?

Die Bauweise von Wechselrichtern variiert je nach Typ erheblich. Stringwechselrichter bedienen mehrere Solarmodule in Serie (einen „String“) und bündeln deren Gleichstrom. Sie haben typischerweise ein oder zwei MPP-Tracker und sind zentral montiert. Mikrowechselrichter dagegen werden direkt an jedem einzelnen Modul installiert, wodurch jede Einheit unabhängig arbeitet. Das bringt Vorteile bei Verschattung oder ungleichmäßiger Ausrichtung. Hybridwechselrichter kombinieren DC/AC-Umwandlung, Netzsteuerung und Batteriespeicher-Management in einem Gerät. Sie sind auf maximale Autarkie und Flexibilität ausgelegt und erlauben auch Notstrombetrieb bei Netzausfall. Jeder Wechselrichtertyp folgt einer anderen strukturellen Logik, abgestimmt auf Anlagengröße, Modulanzahl, Verschattung und Speicherintegration.

Wechseltrichterarten im Überblick

Bei Anlagen mit Ost-West-Ausrichtung oder unregelmäßigem Verschattungsverlauf kombinieren einige Hersteller Mikrowechselrichter mit Moduloptimierern – ein hybrides Konzept mit maximaler Flexibilität.

Was ist ein Stringwechselrichter und wofür eignet er sich?

Ein Stringwechselrichter ist ein zentraler Umrichter, der den Strom mehrerer in Serie geschalteter Solarmodule, eines Strings, in Wechselstrom umwandelt. Diese Geräteart ist weit verbreitet bei privaten und gewerblichen PV-Anlagen mit homogener Dachausrichtung und geringer Verschattung. Der Stringwechselrichter ist eine kostengünstige, robuste Lösung, die hohe Wirkungsgrade und einfache Wartung bietet. Meist besitzt er einen oder zwei MPP-Tracker, was eine gewisse Flexibilität bei unterschiedlich ausgerichteten Modulgruppen erlaubt. Stringgeräte bieten Wirkungsgrade bis zu 98,5 Prozent und sind aufgrund ihrer zentralisierten Bauweise leicht zugänglich. Sie sind relativ preiswert und eignen sich besonders bei einfachen Dachgeometrien. Nachteile entstehen bei Verschattungen, da der schwächste Punkt im String die gesamte Leistung beeinflussen kann. Bei gleichmäßiger Einstrahlung sind sie jedoch äußerst effizient und zuverlässig.

Was ist ein Mikrowechselrichter und welche Vorteile bietet er bei Teilverschattung?

Ein Mikrowechselrichter wird direkt am jeweiligen Solarmodul installiert. Das bedeutet: Jedes Modul wird individuell gesteuert und überwacht, was besonders bei Anlagen mit Verschattungen, komplexer Geometrie oder variabler Ausrichtung ein erheblicher Vorteil ist. Die Teilverschattung eines einzelnen Moduls reduziert bei Mikrowechselrichtern nicht die Gesamtleistung der Anlage, da die anderen Module unbeeinträchtigt weiterarbeiten können. Zudem sind Mikrowechselrichter ideal für kleine PV-Anlagen und Balkonkraftwerke, da sie sich leicht montieren lassen und hohe Flexibilität bei Nachrüstung oder Erweiterung bieten. Viele Mikrowechselrichter bieten modulspezifisches Monitoring per App oder Webportal. Das erlaubt eine präzise Fehlerdiagnose, erleichtert die Wartung und erhöht die Transparenz für Betreiber. Zudem können weitere Module jederzeit ergänzt werden, ohne das bestehende System wesentlich anzupassen. Gerade in urbanen Umgebungen mit vielen Dachhindernissen oder Nachbarbeschattung bieten Mikrowechselrichter enorme Vorteile.

Was ist ein Zentralwechselrichter und wo wird er eingesetzt?

Ein Zentralwechselrichter ist ein leistungsstarker Wechselrichtertyp, der für großflächige Solaranlagen konzipiert ist. Er bündelt den Gleichstrom mehrerer Modulstränge (Strings) zentral und wandelt ihn in Wechselstrom um. Eingesetzt wird er vor allem in Freiflächenanlagen, Solarparks und großen Industrieanlagen mit mehreren Hundert Kilowatt bis zu mehreren Megawatt Leistung. Die Vorteile eines Zentralwechselrichters liegen in seiner Kosten- und Wartungseffizienz bei großen Anlagen. Durch die Zentralisierung lassen sich Komponenten konzentriert unterbringen, was Wartung, Steuerung und Kühlung vereinfacht. Allerdings erfordert dieser Gerätetyp professionelle Planung, robuste Infrastruktur und ist für kleine PV-Anlagen ungeeignet. Ein einziger Zentralwechselrichter kann Leistungen im Megawattbereich umsetzen. Dabei entstehen klare Skalenvorteile bei Kosten und Wartung pro Kilowatt. Er benötigt jedoch eine kontrollierte Umgebung mit guter Belüftung, Überspannungsschutz, professioneller Verkabelung und regelmäßiger Überwachung. Eine Unterbrechung des Geräts kann die gesamte Anlage lahmlegen – deshalb sind Redundanzlösungen und Monitoring unverzichtbar. In Solarparks mit Zentralwechselrichtern ist die Trennung von Gleichstrom- und Wechselstromkabelführung entscheidend. Eine saubere Installation verhindert Störungen durch elektromagnetische Kopplung.

Was sind Hybridwechselrichter und wann lohnen sie sich?

Hybridwechselrichter vereinen mehrere Funktionen: Sie wandeln Strom von PV-Modulen in Wechselstrom, laden und entladen Batteriespeicher und regeln bei Bedarf die Einspeisung ins Netz oder den Eigenverbrauch. Manche Modelle ermöglichen zusätzlich Notstromversorgung im Inselbetrieb, falls das öffentliche Netz ausfällt. Sie lohnen sich besonders dann, wenn ein hoher Eigenverbrauch angestrebt wird oder Batteriespeicher bereits vorhanden sind oder später nachgerüstet werden sollen. Durch das integrierte Energiemanagement lassen sich Stromflüsse automatisch optimieren, beispielsweise durch Speicherladung bei Sonnenüberschuss oder Entladung in Verbrauchsspitzen.

Ein Hybridwechselrichter kann Lastmanagement und Speicherbetrieb autark und effizient regeln. Durch Sensorik und digitale Steuerung entscheidet das Gerät selbst, wann Strom gespeichert, eingespeist oder direkt verbraucht werden soll. Modelle mit Notstromfunktion erkennen Netzunterbrechungen automatisch und schalten auf Inselbetrieb um, um wichtige Verbraucher (zum Beispiel Heizung, Kühlschrank, IT) weiter zu versorgen.

Wie funktioniert ein Wechselrichter technisch?

Ein Wechselrichter arbeitet auf der Grundlage von Leistungselektronik. Er wandelt den Gleichstrom (DC) aus den PV-Modulen mittels Halbleiterschaltern (etwa IGBT oder MOSFET) in netzkompatiblen Wechselstrom (AC) um. Die Frequenz, Spannung und Phasenlage werden dabei kontinuierlich überwacht und angepasst, um eine Synchronisation mit dem öffentlichen Stromnetz sicherzustellen. Die Umwandlung erfolgt in mehreren Schritten: Zunächst wird der Gleichstrom in einen gepulsten Stromfluss (PWM) überführt, dann gefiltert, geglättet und als sinusförmige Wechselspannung bereitgestellt. Steueralgorithmen analysieren laufend Netzverhältnisse und Modulleistung, um Wirkungsgrad und Netzqualität zu optimieren. Wichtige Bauteile sind

• Brückenschaltungen aus Halbleitern,
• Treiberplatinen,
• Filterdrosseln,
• EMV-Filter,
• Temperatursensoren und
• Mikrocontroller.

Die Steuerung erfolgt softwarebasiert und regelt neben der Spannung auch die Blindleistung, Phasenlage und Einspeiserichtung. Moderne Systeme passen sich an unterschiedliche Netzbedingungen an und sind notfalls in der Lage, Störungen selbstständig zu kompensieren oder abzusichern.

Wie erkennt ein Wechselrichter den optimalen Arbeitspunkt (MPP)?

Der Maximum Power Point (MPP) ist der Punkt, an dem ein Solarmodul bei gegebener Einstrahlung die höchstmögliche Leistung erzeugt. Wechselrichter ermitteln diesen Punkt dynamisch durch spezielle MPP-Tracking-(MPPT)-Algorithmen. Die bekanntesten Verfahren sind „Perturb & Observe“ (P&O) und „Incremental Conductance“ (IC). [1] [2] Diese Algorithmen analysieren ständig Strom und Spannung der Modulstrings, um den Betriebspunkt so zu justieren, dass die abgegebene Leistung maximiert wird. Die Suche nach dem MPP erfolgt kontinuierlich, da sich Einstrahlung und Temperatur laufend ändern. Das P&O-Verfahren ist einfach, aber bei schnellen Einstrahlungswechseln manchmal träge. Das IC-Verfahren kann präziser auf schnelle Veränderungen reagieren, ist aber rechnerisch aufwendiger. Hochwertige Wechselrichter verwenden oft hybride Ansätze, die zwischen verschiedenen Verfahren umschalten, um auch unter diffusen Bedingungen stabil zu bleiben. Der Einsatz mehrerer MPP-Tracker erlaubt zudem eine parallele Optimierung unterschiedlicher Modulgruppen.

Was passiert bei Spannungsschwankungen im Netz?

Spannungsschwankungen im öffentlichen Stromnetz entstehen durch Laständerungen, Schaltvorgänge oder Netzstörungen. Ein Wechselrichter überwacht die Netzspannung permanent und erkennt Abweichungen von der Norm (zum Beispiel ±10 Prozent von 230 Volt). Bei Über- oder Unterspannung passt der Wechselrichter seine Einspeiseleistung an oder schaltet sich kontrolliert ab, um Netz und Geräte zu schützen.

Auch bei Frequenzabweichungen greift der Wechselrichter ein: Sinkt oder steigt die Netzfrequenz über die Toleranzgrenze (etwa <49,8 Hertz oder >50,2 Hertz), reduziert das Gerät automatisch die Einspeisung oder deaktiviert sich temporär. Diese sogenannte Netzstützungsregelung (auch „Dynamic Feed-in Management“) hilft, die Netzstabilität aufrechtzuerhalten.

Zusätzlich zu Über-/Unterspannungsschutz verfügen Wechselrichter über „Anti-Islanding“-Funktionen: Sie erkennen, wenn das Netz ausfällt, und stoppen sofort die Einspeisung, um Inselnetzbildung zu verhindern – was für Sicherheit von Technikern und Geräten unerlässlich ist. Störungen werden protokolliert, eventuell über das Monitoring gemeldet, und der Betreiber kann bei wiederkehrenden Abweichungen die Netzqualität prüfen lassen.

Wie regelt der Wechselrichter Einspeisung, Eigenverbrauch und Speicherladung?

Moderne Wechselrichter übernehmen das gesamte Energiemanagement innerhalb einer Photovoltaikanlage. Sie entscheiden automatisiert, ob die erzeugte Energie direkt ins Hausnetz eingespeist, in einen Batteriespeicher geladen oder ins öffentliche Netz weitergeleitet wird. Diese Regelung erfolgt in Abhängigkeit vom aktuellen Verbrauch, dem Ladezustand des Speichers und gegebenenfalls dynamischen Einspeiseregelungen des Netzbetreibers. Hybride Wechselrichter bieten hierbei den größten Funktionsumfang, da sie auch Lade- und Entladezyklen von Speichern intelligent steuern können. Sie priorisieren in der Regel den Eigenverbrauch, speichern Überschüsse und speisen nur dann ins Netz ein, wenn der Speicher voll ist. Über die Kommunikationsschnittstellen lässt sich dieser Ablauf in Echtzeit einsehen oder sogar manuell anpassen.

Im Standardfall wird zunächst der aktuelle Haushaltsverbrauch gedeckt. Reicht die PV-Erzeugung darüber hinaus, wird ein vorhandener Speicher geladen. Erst wenn dieser ebenfalls voll ist, erfolgt die Einspeisung ins Netz. Bei Strommangel in der Nacht wird umgekehrt zuerst der Speicher entladen, bevor Strom aus dem Netz bezogen wird. Zusätzlich kann ein Lastmanagement programmiert werden, beispielsweise zum gezielten Laden eines E-Autos bei PV-Überschuss. Einige Wechselrichter lassen sich mit dynamischen Stromtarifen koppeln. So kann überschüssiger Solarstrom gezielt dann eingespeist oder gespeichert werden, wenn die Einspeisevergütung oder Strompreise am höchsten sind.

Was sagt der Wirkungsgrad eines Wechselrichters aus?

Der Wirkungsgrad eines Wechselrichters beschreibt das Verhältnis von Ausgangsleistung (AC) zur Eingangsspannung (DC). Anders gesagt: Er gibt an, wie viel der vom Solarmodul gelieferten Energie tatsächlich als nutzbarer Strom ins Hausnetz oder ins öffentliche Netz eingespeist wird. Je höher der Wirkungsgrad, desto weniger Verluste entstehen bei der Umwandlung. Typische Werte moderner Wechselrichter liegen zwischen 97 und 99 Prozent unter Idealbedingungen. In der Praxis spielen jedoch auch

• Teillastverhalten,
• Temperatur,
• Alterung und
• Gerätekühlung

eine Rolle, weshalb der reale Wirkungsgrad leicht darunter liegen kann. Wechselrichter arbeiten bei Nennlast (also Volllast) am effizientesten. Bei Teillast, zum Beispiel morgens oder abends, sinkt der Wirkungsgrad oft deutlich. Deshalb ist es wichtig, das Gerät passend zur erwarteten Modulleistung zu dimensionieren. Ein überdimensionierter Wechselrichter bringt im Alltag meist weniger Ertrag als ein optimal ausgelegter. Die sogenannte „Wirkungsgradkurve“ zeigt, bei welcher Last der Wechselrichter am besten arbeitet. Einige Modelle erreichen ihren Spitzenwert bereits bei 30 bis 50 Prozent Auslastung, also ideal für Morgen- und Abendstunden.

Was ist der europäische Wirkungsgrad und warum ist er praxisnäher als der Maximalwert?

Der europäische Wirkungsgrad ist ein gewichteter Durchschnittswert, der die Effizienz eines Wechselrichters über verschiedene Teillastbereiche hinweg abbildet. Er berücksichtigt typische Wetter- und Einstrahlungsbedingungen in Mitteleuropa (Laststufen: etwa 5 Prozent, 10 Prozent, 20 Prozent, 50 Prozent, 100 Prozent) und gewichtet sie nach Häufigkeit. Im Gegensatz zum Maximalwirkungsgrad, der nur bei Idealbedingungen erreicht wird, ist der europäische Wirkungsgrad realitätsnäher und aussagekräftiger für die tatsächliche Leistung im Betrieb. [3] Bei der Auswahl eines Wechselrichters sollte dieser Wert daher stets bevorzugt herangezogen werden. Hersteller geben oft nur den Spitzenwirkungsgrad an, doch für

• Planungssoftware,
• Fördermittelanträge oder
• Wirtschaftlichkeitsanalysen

ist der europäische Wirkungsgrad die entscheidende Größe. Ein Gerät mit 98,6 Prozent Maximalwert, aber nur 95,5 Prozent europäischem Wirkungsgrad, ist im Alltag meist schlechter als ein anderes mit 98,0 Prozent maximal und 96,8 Prozent europäisch.

Welche Wirkungsgrade sind aktuell marktüblich?

Heutige Wechselrichter erreichen Spitzenwirkungsgrade von 97 bis 99 Prozent, wobei Geräte mit Siliziumkarbid-Halbleitern (SiC) oft die höchsten Werte erzielen. Der europäische Wirkungsgrad liegt marktweit zwischen 95,5 und 98 Prozent, abhängig von Modell, Bauform, Kühlungsart und Lastbereich. Aktive Kühlungssysteme, moderne Schaltkreise und optimierte Softwarealgorithmen tragen wesentlich zur Effizienz bei. Besonders Hybrid- und Mikrowechselrichter erreichen inzwischen ebenfalls sehr gute Werte, auch wenn sie bauartbedingt leicht unter den Topwerten klassischer Stringgeräte liegen können.

Kühlung ist ein kritischer Faktor für hohe Wirkungsgrade. Aktive Systeme (zum Beispiel mit Lüfter) können bei hoher Last die Temperaturen niedrig halten, während passive Kühlkörper bei sehr warmen Außentemperaturen an ihre Grenzen stoßen. Auch das Teillastverhalten unterscheidet sich stark: Manche Geräte verlieren bei 20 Prozent Auslastung kaum Effizienz, andere fallen unter 90 Prozent. Deshalb lohnt sich ein Vergleich anhand realer Lastprofile. Achten Sie bei der Auswahl also nicht nur auf hohe Wirkungsgrade, sondern auch auf die „C10-Leistungskennlinie“. Sie zeigt, wie effizient ein Wechselrichter bei Dauerbetrieb unter voller Leistung arbeitet, was wichtig ist für die Sommermonate.

Welcher Wechselrichter passt zu welcher PV‑Anlage?

Die Wahl des passenden Wechselrichters hängt von zahlreichen Faktoren ab:

• Dachanordnung,
• Verschattung,
• Speicherbedarf,
• gewünschte Monitoring-Funktionen und
• vom Budget.

Für Balkonkraftwerke oder Mini-PV-Anlagen sind Mikrowechselrichter ideal. Sie sind kompakt, effizient und einfach zu installieren. Einfamilienhäuser profitieren meist von Stringwechselrichtern mit einem oder zwei MPP-Trackern. Größere Dächer mit mehreren Himmelsrichtungen oder teilverschatteten Bereichen eignen sich für Hybridgeräte oder Stringlösungen mit vielen MPP-Trackern. Gewerbliche Großanlagen nutzen bevorzugt Zentralwechselrichter, während Hybridgeräte dort eingesetzt werden, wo Speicherlösungen oder Notstromsysteme gefragt sind. Für Mietobjekte mit hohem Eigenverbrauch bieten sich Geräte mit detailliertem Monitoring und Speicheranbindung an. Bei Familienhäusern mit Ost-West-Dach empfiehlt sich ein Wechselrichter mit mindestens zwei MPP-Trackern oder mehrere Mikrowechselrichter. Wer seinen Autarkiegrad maximieren möchte, setzt auf Hybridlösungen mit intelligentem Lastmanagement und Speicherintegration. In Mehrfamilienhäusern mit PV-Anlage lohnt sich oft ein zentraler Wechselrichter mit integriertem Einspeisemanagement, denn so lässt sich der Solarstrom effizient auf mehrere Wohneinheiten aufteilen.

Wie wählt man Leistung und Anzahl der MPP‑Tracker passend zur Anlagengröße?

Die passende Leistung eines Wechselrichters sollte in einem ausgewogenen Verhältnis zur Modulleistung der PV-Anlage stehen. Eine Überdimensionierung bringt meist keine Vorteile, eine Unterdimensionierung kann Erträge kosten. In der Praxis wird häufig eine Wechselrichterleistung von 90 bis 100 Prozent der installierten Modulgesamtleistung empfohlen. Bei Anlagen mit Batteriespeicher kann ein leicht überdimensionierter Hybridwechselrichter sinnvoll sein. Die Anzahl der MPP-Tracker ist entscheidend bei ungleichmäßiger Modulverteilung. Befinden sich die Solarmodule auf unterschiedlich ausgerichteten Dachflächen (zum Beispiel Ost-West oder Nord-Süd), sollte für jede Ausrichtung ein separater MPP-Tracker zur Verfügung stehen. Nur so kann jede Teilfläche unabhängig optimiert werden.

Ein einfaches Satteldach mit durchgehender Südausrichtung benötigt oft nur einen MPP-Tracker. Besteht die Dachfläche jedoch aus mehreren Teilbereichen mit unterschiedlicher Ausrichtung oder Verschattung (etwa Gauben, Schornsteine, Bäume), sind zwei oder mehr MPP-Tracker empfehlenswert. Jede Modulgruppe mit eigenem Einstrahlungsverhalten profitiert von einem eigenen Tracker, der unabhängig den optimalen Arbeitspunkt ermitteln kann.

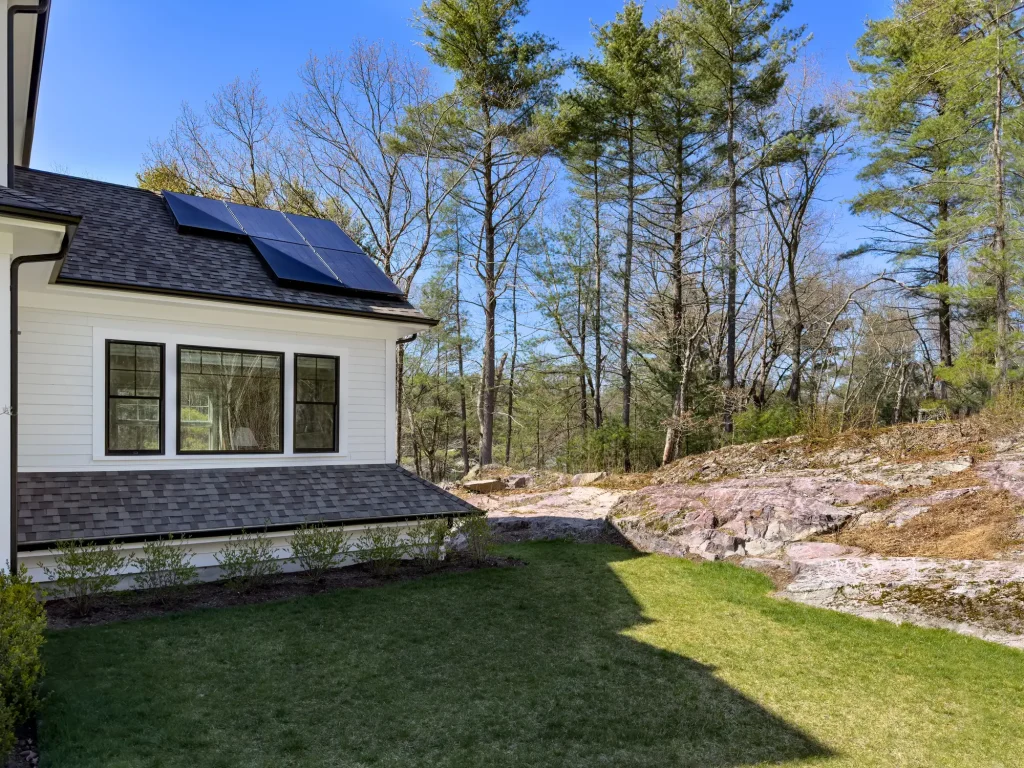

Was ist bei Ost‑West‑Ausrichtung oder Verschattungen zu beachten?

PV-Anlagen auf Dächern mit Ost-West-Ausrichtung oder Teilverschattung erfordern eine besonders sorgfältige Auswahl des Wechselrichters. Da die Module zu unterschiedlichen Tageszeiten verschieden stark beleuchtet werden, sollte entweder ein Gerät mit mehreren MPP-Trackern oder Einzelmodulregelung (Mikrowechselrichter oder Optimierer) verwendet werden. Verschattungen können den Ertrag massiv mindern, wenn der Wechselrichter nicht darauf reagieren kann. Bereits die Teilabschattung eines Moduls kann bei zentraler Verschaltung die Leistung der gesamten Modulgruppe reduzieren. Intelligente Wechselrichtertechnologie erkennt solche Einflüsse und kompensiert sie bestmöglich. Vor der Anschaffung eines Wechselrichters empfiehlt sich eine PV-Ertragssimulation. Hier lassen sich

• Dachausrichtung,
• Verschattung durch Gebäude oder Bäume sowie
• Einstrahlungsverläufe

grafisch darstellen. Diese Simulationen zeigen exakt, wie stark ein einzelner Baum oder eine Dachgaube die Jahreserträge beeinflussen und wie durch die passende Wechselrichterwahl gegengesteuert werden kann.

Was unterscheidet einen Hybridwechselrichter von einem klassischen?

Ein klassischer Wechselrichter wandelt den Gleichstrom aus den Modulen in Wechselstrom und speist diesen entweder ins Hausnetz oder ins öffentliche Netz ein. Ein Hybridwechselrichter hingegen kombiniert diese Funktion mit einem integrierten Batteriemanagementsystem, das Speichern, Entladen und Lastmanagement ermöglicht – oft sogar mit Notstromfunktion. Der größte Unterschied liegt in der Systemintegration. Während klassische Geräte rein netzabhängig arbeiten, bieten Hybridgeräte die Möglichkeit zur teilweisen oder vollständigen Autarkie, indem sie Energie für später speichern und bei Stromausfall selbstständig die Versorgung übernehmen. Ein Hybridgerät ersetzt mehrere Einzelkomponenten (Wechselrichter + Batterielader + Steuerung) und reduziert so den Platzbedarf, die Fehleranfälligkeit und den Installationsaufwand. Gleichzeitig lässt sich der Eigenverbrauch gezielt erhöhen, etwa durch Speicherung von PV-Strom für den Abend oder das Laden eines Elektroautos. Wichtig ist jedoch: Die Batterie muss zur Wechselrichterleistung passen, überdimensionierte Akkus bringen ohne passende Regelung keinen Vorteil.

Welche Rolle spielt der Wechselrichter beim Monitoring?

Der Wechselrichter ist die zentrale Datenquelle für das Monitoring einer PV-Anlage. Er sammelt Informationen zu

• Erträgen,
• Spannungen,
• Stromstärken,
• Temperatur,
• Netzqualität und
• Fehlerzuständen.

Über integrierte Schnittstellen (LAN, WLAN, Modbus, Zigbee) werden diese Daten an Apps, Webportale oder Energiemanagementsysteme übertragen. Das Monitoring ermöglicht nicht nur die Nachverfolgung der Leistung, sondern auch die frühzeitige Erkennung von Fehlern oder Leistungsverlusten. Besonders bei größeren Anlagen oder Anlagen mit Speicher ist das Monitoring unverzichtbar, um einen effizienten und stabilen Betrieb zu gewährleisten. Viele Wechselrichter erfassen Daten im Sekundentakt. Diese Echtzeitdaten erlauben präzise Aussagen über aktuelle Leistung und Verbrauch, aber auch über langfristige Trends und saisonale Muster. Ein unerwarteter Leistungsabfall, ein Temperaturanstieg oder häufige Abschaltungen lassen sich so frühzeitig erkennen und oft durch kleine Maßnahmen beheben, bevor größerer Schaden entsteht. Übrigens: Wechselrichter mit integriertem Webserver ermöglichen eine browserbasierte Überwachung,  ganz ohne Cloud-Anbindung. Ideal für datenschutzbewusste Nutzer oder Netzwerke ohne Internetverbindung.

Welche Probleme können bei Wechselrichtern auftreten?

• Überhitzung
• Softwarefehler
• defekte MPP-Tracker
• Kommunikationsausfälle
• Alterserscheinungen bei Leistungshalbleitern

Diese Probleme können zu Effizienzverlusten, fehlerhafter Einspeisung oder Gerätestillstand führen. Ursachen sind oft hohe Umgebungstemperaturen, mangelnde Belüftung, fehlerhafte Verkabelung oder fehlende Wartung. Auch Überspannungen durch Blitzschlag oder Netzschwankungen können Schäden verursachen. Moderne Geräte melden diese Zustände zwrar automatisch, dennoch ist regelmäßige Sichtkontrolle und Auswertung der Monitoringdaten ratsam. Durch regelmäßige Kontrolle der Lüftungsschlitze, Reinigung, Firmware-Updates und Monitoring lassen sich viele Probleme vermeiden. Auffälligkeiten im Datenverlauf, wie ein plötzlicher Leistungsabfall bei sonnigem Wetter, deuten oft auf konkrete Defekte hin.

Was sind typische Fehlermeldungen und was bedeuten sie?

Moderne Wechselrichter zeigen bei technischen Problemen spezifische Fehlermeldungen im Display oder Monitoring-Portal an. Diese Hinweise helfen, Fehlerquellen zu identifizieren und gezielt zu beheben. Zu den häufigsten gehören:

• Grid Fault: Netzfehler, zum Beispiel Spannung oder Frequenz außerhalb des zulässigen Bereichs
• High DC Voltage: Überspannung auf der Gleichstromseite, meist durch zu viele Module in Reihe
• Isolation Fault: Isolationsproblem, oft verursacht durch feuchte Steckverbindungen oder Kabelfehler
• Internal Error: Interner Gerätefehler, etwa defekte Steuerplatine oder Kommunikationseinheit

Solche Fehlermeldungen sollten nicht ignoriert werden, auch wenn der Wechselrichter sich nach kurzer Zeit automatisch neu startet. Häufige oder wiederholte Fehler deuten auf ein dauerhaftes Problem hin und sollten professionell überprüft werden. Bei einer Fehlermeldung sollte zuerst die Bedienungsanleitung konsultiert werden. Dort finden Sie meist Erklärungen und empfohlene Maßnahmen. Oft hilft ein Neustart des Wechselrichters, insbesondere bei Kommunikationsstörungen. Bleibt der Fehler bestehen, sind elektrische Prüfungen durch Fachpersonal notwendig.

Wie lange halten Wechselrichter im Durchschnitt?

Die Lebensdauer eines Wechselrichters beträgt im Schnitt zwischen 10 und 15 Jahren. Hochwertige Geräte können bis zu 20 Jahre oder länger halten, vorausgesetzt, sie sind korrekt dimensioniert, gut belüftet und werden regelmäßig gewartet. Der Wechselrichter ist damit das am häufigsten auszutauschende Bauteil einer PV-Anlage, da Module selbst oft 25 bis 30 Jahre halten. Hitze, Feuchtigkeit, Staub und starke Lastwechsel beschleunigen die Alterung elektronischer Bauteile. Besonders in schlecht belüfteten Technikräumen oder bei fehlender Reinigung kann die Lebensdauer deutlich sinken. Markengeräte mit hochwertiger Verarbeitung und aktiver Kühlung überdauern meist deutlich länger als No-Name-Produkte. Auch der Installationsort spielt eine Rolle: In geschlossenen Räumen mit guter Belüftung altern Wechselrichter langsamer als auf Dachböden mit 50 Grad Umgebungstemperatur im Sommer. Regelmäßige Wartung wie Reinigung von Lüftern oder Firmware-Updates, erhöht die Lebensdauer zusätzlich. Einige Hersteller bieten Wechselrichter mit „Extended Life“-Elektronik, z. B. durch besonders temperaturfeste Komponenten oder vibrationsfreie Platinenmontage. Das ist ideal für heiße oder mechanisch belastete Standorte.

Diese 5 Dinge sollten Sie beachten

1. Wählen Sie den Wechselrichtertyp passend zur Dachstruktur, Modulanzahl und Verschattung. Stringgeräte eignen sich für homogene Flächen, Mikro- und Hybridlösungen für anspruchsvollere Geometrien.
2. Achten Sie auf den europäischen Wirkungsgrad, nicht nur auf den Maximalwert – dieser spiegelt den realen Betrieb wider.
3. Berücksichtigen Sie spätere Speicher- oder Smart-Home-Integration schon bei der Auswahl. Hybridgeräte und kommunikationsfähige Systeme bieten hier große Vorteile.
4. Verlassen Sie sich nicht auf Billiggeräte. Qualität zahlt sich langfristig aus. Höhere Anschaffungskosten amortisieren sich durch Zuverlässigkeit und Ertrag.
5. Prüfen Sie alle Fördermöglichkeiten und steuerlichen Vorteile. Diese senken nicht nur die Anschaffungskosten, sondern erhöhen auch die Rentabilität.

Fazit

Der Wechselrichter bildet das Herzstück jeder Photovoltaikanlage und bestimmt entscheidend, wie effizient, sicher und ertragreich sie arbeitet. Bei der Wahl des passenden Geräts geht es daher nicht allein um den Preis, sondern darum, wie gut es zu den Anforderungen des Gesamtsystems passt und welche Perspektiven es für künftige Erweiterungen eröffnet. Moderne Wechselrichter sind längst mehr als bloße Stromwandler: Sie steuern und überwachen den Energiefluss, schützen die Anlage und ermöglichen eine intelligente Kommunikation. Wer hier vorausschauend plant und auf Qualität setzt, legt den Grundstein für eine Photovoltaikanlage, die sich sowohl ökologisch als auch ökonomisch langfristig auszahlt.

Wechselrichter: Häufig gestellte Fragen zu Wechselrichtern

Was ist der durchschnittliche Wirkungsgrad im realen Betrieb?

In der Praxis liegt der europäische Wirkungsgrad moderner Wechselrichter meist zwischen 95,5 und 98 Prozent. Spitzenwerte über 98 Prozent gelten nur für Volllastbetrieb unter Idealbedingungen. Entscheidend ist das Teillastverhalten über den Tagesverlauf.

Wie lange dauert die Installation eines Wechselrichters?

Je nach Aufwand dauern Montage, Anschluss und Inbetriebnahme etwa ein bis zwei Arbeitstage. Bei Hybridlösungen oder Speicherintegration kann es länger dauern, vor allem bei der Netzbetreiber-Anmeldung oder dem Zählertausch.

Kann ich meinen Wechselrichter selbst warten? Welche Aufgaben sind üblich?

Laien dürfen keine elektrischen Arbeiten durchführen. Möglich ist aber: Sichtprüfung, Reinigung der Lüftungsschlitze, Kontrolle des Monitoringsystems und gegebenenfalls manuelles Auslesen von Fehlermeldungen. Alle anderen Tätigkeiten gehören in Fachhände.

Wann sollte ein Wechselrichter ausgetauscht werden?

Ein Austausch ist sinnvoll bei häufigen Fehlermeldungen, deutlichem Wirkungsgradverlust, defekter Kommunikation oder nach rund 12 bis 15 Jahren Betriebszeit. Bei Systemerweiterung oder Speicherintegration kann ein neuer Hybridwechselrichter wirtschaftlicher sein.

Was passiert bei einem Defekt während der Garantiezeit?

Je nach Hersteller erfolgt eine Reparatur, ein Gerätetausch oder ein Vorabaustausch. Wichtig ist die lückenlose Dokumentation von Fehlern und Wartung, da einige Anbieter nur dann kulant reagieren. Prüfen Sie auch Transportkosten und Fristen im Garantiefall.

Quellen

[1] Ghayth, Abdullah, u. a. „Performance Enhancement of PV Array Utilizing Perturb & Observe Algorithm“. Int. J. Electr. Eng. and Sustain., 2023, S. 29–37, ijees.org/index.php/ijees/article/view/33.

[2] Sun, Chunhu, u. a. „Research on a Novel and Improved Incremental Conductance Method“. Scientific Reports, Bd. 12, Nr. 1, 2022, S. 15700, doi:10.1038/s41598-022-20133-7.

[3] Fraunhofer.de, www.ise.fraunhofer.de/content/dam/ise/de/documents/publications/studies/aktuelle-fakten-zur-photovoltaik-in-deutschland.pdf. Zugegriffen 29. August 2025.
