VDE 0100: Bedeutung, Aufbau und Anforderungen der DIN-Norm

Um die elektrische Sicherheit für den Betrieb von Gebäuden und Anlagen zu gewährleisten, müssen diverse Anforderungen erfüllt werden. Hierfür wurde die Normenreihe DIN VDE 0100 entwickelt, an der Sie nicht vorbeikommen, wenn Sie mit Bau, Betrieb oder Wartung von elektrischen Anlagen zu tun haben. Sie definiert alle relevanten Aspekte, von Betriebsmitteln bis hin zu Schutzmaßnahmen. Doch was genau bedeutet das im Detail?

Alles auf einen Blick:

• Die DIN VDE 0100 ist eine umfangreiche Normenreihe für Planung, Errichtung und Prüfung von Niederspannungsanlagen.
• Sie verfolgt das Ziel, zuverlässig vor Gefahren durch elektrischen Strom zu schützen.
• Die Norm ist in zahlreiche Teile gegliedert, die jeweils bestimmte Anwendungsbereiche und Schutzmaßnahmen abdecken.
• Für PV-Anlagen gilt insbesondere die VDE 0100-712, die spezielle Anforderungen an Verkabelung, Schutzmaßnahmen und Trennung von Stromkreisen stellt. Sie ist entscheidend, um die Sicherheit und Effizienz solcher Anlagen zu gewährleisten.
• Eine regelmäßige Überarbeitung sorgt dafür, dass die VDE 0100 stets den Stand der Technik widerspiegelt und rechtlich verbindlich angewendet wird.

Was ist die DIN VDE 0100?

In Deutschland besitzt die Normenreihe DIN VDE 0100 „Errichten von Niederspannungsanlagen“ eine maßgebliche Bedeutung für die Planung, Errichtung und Prüfung elektrischer Anlagen. Sie findet Anwendung bei Anlagen mit Nennspannungen bis 1.000 V Wechselspannung beziehungsweise bis 1.500 V Gleichspannung. Das zentrale Ziel der VDE 0100 besteht darin, sowohl die Sicherheit von Personen, Nutztieren und Sachwerten als auch die zuverlässige Funktion der Anlagen im vorgesehenen Betrieb zu gewährleisten.

Für Photovoltaikanlagen gibt die DIN VDE 0100 klare Vorgaben, damit die elektrische Sicherheit jederzeit gewährleistet ist. Besonders wichtig ist dabei der Schutz vor Überspannungen, die etwa durch Blitzeinschläge entstehen können und ohne geeignete Schutzmaßnahmen erhebliche Schäden an Wechselrichtern, Modulen und Speichersystemen verursachen würden. Auch die fachgerechte Ausführung von Leitungsanlagen spielt eine zentrale Rolle, da sie sicherstellen muss, dass Gleich- und Wechselstromkreise zuverlässig und normgerecht geführt werden. Die Norm gilt in allen Bereichen, von Wohngebäuden über gewerbliche Betriebsstätten bis hin zu öffentlichen Einrichtungen, und legt fest, wie Photovoltaikanlagen dort sicher zu errichten sind. Alle Anforderungen dienen letztlich dem Zweck, elektrische Anlagen so zu gestalten, dass sie sowohl im Betrieb als auch bei Fehlerfällen optimalen Sicherheitszwecken genügen.

Wie ist die VDE 0100 „Errichten von Niederspannungsanlagen“ entstanden?

Der Verband der Elektrotechnik Elektronik und Informationstechnik e. V., kurz VDE, ist eine technologisch-wissenschaftliche Organisation in Deutschland, die 1893 gegründet wurde. Die erste Zusammenfassung der VDE-Normen wurde 1904 in einem „Normalien-Buch“ veröffentlicht. Die Normen werden von der Deutschen Kommission Elektrotechnik, Elektronik und Informationstechnik (DKE) betreut, die als Normenausschuss des DIN fungiert. Im Laufe der Zeit ist die VDE 0100 mehrfach angepasst worden, unter anderem an neue Technologien wie Photovoltaikanlagen oder Ladeeinrichtungen für Elektrofahrzeuge.

Was ist die VDE-Schriftenreihe?

Die VDE-Schriftenreihe ist ein anerkanntes Fachkompendium, das speziell für Elektrofachkräfte entwickelt wurde, um die komplexen DIN-VDE-Normen praxisnah und verständlich aufzubereiten. Sie bietet Profis zur Planung, Errichtung und Prüfung elektrischer Anlagen wichtige Erläuterungen, Arbeitshilfen und normbezogene Praxisbeispiele, die den Arbeitsalltag erleichtern.

Was ist das Ziel der VDE 0100?

• Vermeidung von direktem Kontakt mit spannungsführenden Teilen
• Schutz gegen indirekten Kontakt durch Fehlerströme
• brandschutzgeeignet
• Leitungsführung und Absicherung
• Sicherstellung der Verfügbarkeit elektrischer Anlagen auch bei Störungen

Neben der Schutzfunktion für Personen, Tiere und Sachwerte, soll vor allem ein störungsfreier Betrieb elektrischer Anlagen sichergestellt werden. Die Norm berücksichtigt dabei sowohl direkte Gefahren wie Stromschläge oder Kurzschlüsse als auch indirekte Risiken, die etwa durch Brände entstehen können. Neben der Sicherheit ist ein weiteres Ziel, dass Anlagen nach einheitlichen Standards geplant und betrieben werden können.

Wie gliedert sich die VDE 0100?

Die Normenreihe VDE 0100 ist in mehrere Teile gegliedert, die sich jeweils mit einem bestimmten Themenbereich befassen, um allgemeine Grundsätze von speziellen Anwendungsfällen zu trennen. Jeder Teil trägt eine eigene Nummer und enthält konkrete Vorgaben für Planung, Errichtung und Prüfung.

Wichtige Teile der Normenreihe

• DIN VDE 0100-100 – Allgemeine Anforderungen
• DIN VDE 0100-200 – Begriffe
• DIN VDE 0100-400 – Schutzmaßnahmen
• DIN VDE 0100-500 – Auswahl und Errichtung elektrischer Betriebsmittel
• DIN VDE 0100-600 – Prüfungen

Was regelt die Norm konkret?

Die VDE 0100 beschreibt unter anderem, welche Betriebsmittel eingesetzt werden dürfen, wie Leitungen zu dimensionieren sind und welche Prüfungen durchzuführen sind. Auch der Schutz gegen äußere Einflüsse wie Feuchtigkeit, Hitze oder mechanische Belastungen ist verbindlich festgelegt.

Beispiele für konkrete Vorgaben:

• Mindestquerschnitt für Schutzleiter
• Anforderungen an Schutzeinrichtungen wie FI-Schutzschalter
• Abstände und Verlegearten von Kabeln
• Prüfungen auf Durchgängigkeit, Isolationswiderstand und Schutzleiterfunktion

Welche Bereiche elektrischer Anlagen werden durch die VDE 0100 abgedeckt?

Die Norm gilt für alle elektrischen Niederspannungsanlagen mit einer Nennspannung bis 1000 Volt Wechselspannung oder 1500 Volt Gleichspannung. Dazu gehören

• Wohngebäude,
• Bürogebäude,
• Werkstätten,
• Industrieanlagen,
• öffentliche Einrichtungen, aber auch Sonderbereiche wie
• Krankenhäuser,
• landwirtschaftliche Betriebe oder
• Baustellen.

Beispiele für Anwendungsbereiche:

• Hausinstallationen mit Steckdosen, Schaltern und Beleuchtung
• Stromversorgung in Schulen, Kindergärten oder Krankenhäusern
• elektrische Anlagen in Werkhallen, Lagern und Produktionsstätten
• temporäre Installationen wie Baustromverteiler

Welche Schutzmaßnahmen sind vorgeschrieben?

• Fehlerstrom-Schutzeinrichtungen (RCD/FI-Schutzschalter)
• Sicherungen und Leitungsschutzschalter gegen Überlast
• Erdungsanlagen und Potenzialausgleich
• Schutzisolierung bei Geräten und Leitungen
• Trennung von Stromkreisen in besonders sensiblen Bereichen

Welche Anwendungsbereiche deckt die VDE 0100 ab?

Die Norm gilt nicht nur für klassische Hausinstallationen, sondern für nahezu alle denkbaren Einsatzbereiche von Niederspannungsanlagen. Sie umfasst Wohngebäude ebenso wie industrielle Anlagen oder landwirtschaftliche Betriebe.

Besondere Einsatzbereiche:

• Räume mit Bad oder Dusche (besondere Schutzmaßnahmen)
• Außenbereiche mit erhöhter Feuchtebelastung
• medizinisch genutzte Räume mit speziellen Anforderungen
• Photovoltaikanlagen
• Ladeinfrastruktur für Elektrofahrzeuge

Wie ist die VDE 0100 aufgebaut?

Durch die klar definierten Abschnitte der VDE 0100 wird sichergestellt, dass sowohl allgemeine Grundlagen als auch spezielle Anwendungsfälle verständlich und nachvollziehbar geregelt sind.

1. Allgemeine Festlegungen und Begriffe: Grundlage für ein einheitliches Verständnis der verwendeten Definitionen und Bezeichnungen

2. Schutzmaßnahmen für Menschen und Sachwerte: Vorgaben zum Schutz vor elektrischen Gefahren, Bränden und Ausfällen

3. Anforderungen an Betriebsmittel und deren Installation: detaillierte Vorschriften, welche Betriebsmittel verwendet werden dürfen und wie sie fachgerecht einzubauen sind

4. zusätzliche Anforderungen für spezielle Anlagenarten: besondere Regelungen für Sonderbereiche wie Photovoltaikanlagen, medizinisch genutzte Räume oder Außenanlagen

5. Prüfungen und Inbetriebnahme: verbindliche Vorgaben zur Erst- und Wiederholungsprüfung, bevor eine Anlage in Betrieb gehen darf

Für wen ist die Norm VDE 0100 relevant?

Was sind typische Anforderungen laut VDE 0100?

Nach den Sicherheitsprinzipien der VDE 0100 sind elektrische Anlagen nur dann zuverlässig und sicher, wenn bestimmte Grundregeln eingehalten werden. Die VDE 0100 übersetzt diese Sicherheitsprinzipien in klare Vorgaben, die im Alltag einer Installation unverzichtbar sind. Dabei geht es nicht nur um den Schutz vor Gefahren wie Stromschlägen oder Bränden, sondern auch um die Gewährleistung einer störungsfreien Nutzung.

Was regelt die VDE 0100 speziell im Bereich der PV-Anlagen?

Für Photovoltaikanlagen gelten besondere Vorschriften für die Installation, die über die allgemeinen Vorschriften hinausgehen. Die Regelungen betreffen unter anderem die Leitungsführung, die Absicherung einzelner Strings und den Überspannungsschutz. Damit wird gewährleistet, dass PV-Anlagen sicher betrieben und dauerhaft in das öffentliche Netz integriert werden können.

Diese Abschnitte der VDE 0100 sind bei der Planung und Installation einer PV-Anlage zu beachten:

• VDE 0100-712: Installation und Schutzmaßnahmen für PV-Stromversorgungssysteme
• VDE 0100-410: Schutzmaßnahmen gegen elektrischen Schlag
• VDE 0100-420: Schutz gegen thermische Einflüsse und Brandgefahr
• VDE 0100-540: Erdung, Schutzleiter und Potenzialausgleich
• VDE 0100-600: Prüfung elektrischer Anlagen nach der Installation

Welche Schutzziele müssen bei Solaranlagen laut VDE 0100 erfüllt werden?

• Schutz gegen elektrischen Schlag durch doppelte Isolierung, Fehlerstrom-Schutzeinrichtungen und normgerechte Erdung
• Brandschutz durch Leitungsschutzschalter und spezielle Lichtbogenschutzeinrichtungen
• Überspannungsschutz zum Schutz von Wechselrichtern und Modulen
• Trennung von Gleich- und Wechselstromkreisen, um Fehlströme und Brandrisiken zu vermeiden

Welche Vorschriften gelten für die Verkabelung, Absicherung und Schutzmaßnahmen bei PV-Anlagen?

Bei Photovoltaikanlagen gelten klare Vorschriften für Verkabelung, Absicherung und Schutzmaßnahmen. Gleichstromleitungen müssen mechanisch geschützt, kurzschlussfest verlegt und eindeutig gekennzeichnet sein. Um Leistungsverluste und Brandrisiken zu reduzieren, sind Kabelwege so kurz wie möglich zu halten, wobei ausschließlich spezielle PV-Kabel mit doppelter Isolierung zulässig sind. Jeder String ist mit einer eigenen Sicherung gegen Überstrom abzusichern, zusätzlich sind Überspannungsschutzgeräte verpflichtend, insbesondere bei Dachanlagen und an den Einspeisepunkten. Wichtig ist außerdem, dass Leitungen der Gleichstrom- und Wechselstromseite nicht gemeinsam verlegt werden dürfen. Wenden Sie sich am besten an einen Fachbetrieb, dann können Sie sicher sein, dass alle erforderlichen Schutzmaßnahmen und Vorschriften eingehalten werden.

Was ist bei der Trennung von Gleichstrom- und Wechselstromkreisen zu beachten?

Die VDE 0100-712 schreibt eine klare räumliche Trennung von DC- und AC-Leitungen (Gleichstrom und Wechselstrom) vor, um das Risiko von Fehlströmen, Störungen und Bränden zu mindern. Das bedeutet unter anderem, dass Leitungen nicht in denselben Kabelkanälen verlegt werden, wenn keine zusätzliche Isolation vorgesehen ist.

Was bedeutet die VDE 0100-712 für Solartechnik?

Die zuvor genannten Anforderungen sind in der VDE 0100-712 verbindlich festgelegt. Dieser Normenteil richtet sich ausschließlich an Photovoltaikanlagen, also Systeme zur Erzeugung von elektrischem Strom aus Solarenergie. Die VDE 0100-712 übersetzt allgemeine Schutzprinzipien in konkrete technische Vorgaben und ist damit die zentrale Grundlage für die sichere Planung und Installation von PV-Anlagen.

Kernpunkte der VDE 0100-712

• spezielle Vorgaben für Kabel, Schutzeinrichtungen und Schalter
• Kennzeichnungspflichten für alle PV-Anlagenteile
• Pflicht zur Absicherung jedes PV-Strings
• Vorgaben für Abschalt- und Trennvorrichtungen im Fehlerfall

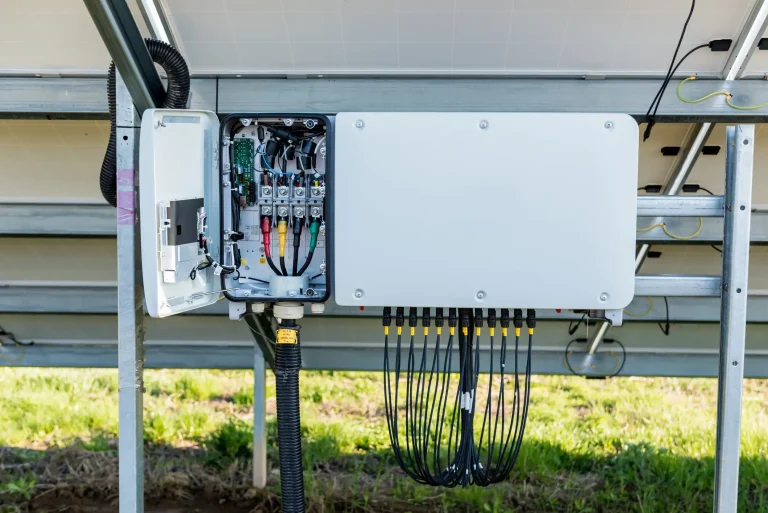

Wechselrichter anschließen: Hat die DIN Norm eine Auswirkung?

Beim Anschließen eines Wechselrichters ist die Einhaltung der DIN VDE 0100 essenziell, da diese Norm die Anforderungen an elektrische Niederspannungsanlagen regelt. Insbesondere die DIN VDE 0100-712 enthält spezifische Vorgaben für Photovoltaikanlagen, die auch den sicheren Anschluss und die Verdrahtung von Wechselrichtern umfassen. Bei der Montage und Installation ist darauf zu achten, den Wechselrichter fachgerecht zu befestigen, korrekte Schutzmaßnahmen wie Fehlerstrom-Schutzeinrichtungen (RCDs) zu integrieren und die Installationsanweisungen des Herstellers entsprechend den Normvorgaben umzusetzen, um Betriebssicherheit und Schutz vor elektrischen Gefahren zu gewährleisten.

Was muss ich als Hausbesitzer beachten, wenn eine PV-Anlage installiert wird?

• Beauftragen Sie ausschließlich geprüfte Elektrofachbetriebe mit nachweislicher Erfahrung in Photovoltaikanlagen.
• Achten Sie darauf, dass die Anlage nach der VDE 0100-712 geplant und umgesetzt wird.
• Bewahren Sie alle Prüfprotokolle, Abnahmeberichte und Zertifikate sorgfältig auf; sie sind für Netzanschluss und Versicherungsleistungen unverzichtbar.

Als Hausbesitzer tragen Sie die Verantwortung, dass die Anlage von einem Fachbetrieb nach VDE 0100 installiert wird. Eigenleistungen sind nicht empfehlenswert, da Verstöße gegen die Norm zu Haftungsproblemen führen können. Zudem verlangen sowohl Versicherungen als auch Netzbetreiber den Nachweis einer normgerechten Installation, bevor eine Anlage in Betrieb genommen wird.

Muss ich als Bauherr dafür sorgen, dass die DIN-Norm eingehalten wird?

Die Vorgaben betreffen nicht nur die ausführenden Fachbetriebe, sondern auch die Verantwortung der Eigentümer. Dabei ist zu unterscheiden:

• Bauherr: Während der Planungs- und Bauphase, sei es bei einem Neubau oder im Rahmen einer Sanierung, trägt der Bauherr die Pflicht, dafür zu sorgen, dass nur qualifizierte Betriebe beauftragt werden und die Arbeiten nach den geltenden Normen erfolgen.

• Hausbesitzer: Nach Fertigstellung ist der Hausbesitzer für den sicheren Betrieb und die Instandhaltung der Anlage verantwortlich.

In der Praxis fallen beide Rollen häufig zusammen: Bei einem Neubau ist man zunächst Bauherr und wird nach der Fertigstellung Hausbesitzer. Bei einer Sanierung dagegen ist man bereits Hausbesitzer und übernimmt zusätzlich die Rolle des Bauherrn für die Dauer der Baumaßnahme. Verstöße gegen die Vorgaben können in beiden Rollen schwerwiegende Folgen haben und zwar von Gefährdungen der Betriebssicherheit über Einschränkungen beim Versicherungsschutz bis hin zu Problemen bei behördlichen Abnahmen. In einem Schadensfall kann auch die Gebäudeversicherung Leistungen kürzen oder verweigern.

Rechtliche Verantwortung:

• Auswahl eines zertifizierten Fachbetriebs
• Dokumentation der Arbeiten und Prüfungen
• Sicherstellung, dass nur zugelassene Materialien verwendet werden

Wann ist eine Prüfung vorgeschrieben?

Eine Erstprüfung ist nach jeder Neuinstallation oder wesentlichen Änderung vorgeschrieben. Zusätzlich sind regelmäßige Wiederholungsprüfungen nötig, insbesondere bei gewerblichen und öffentlichen Anlagen. Die Intervalle richten sich nach der Nutzung und den Umgebungsbedingungen, liegen aber häufig bei 3 bis 4 Jahren.

Wie wird die Einhaltung der DIN VDE 0100 geprüft?

Nach Abschluss der Installation ist eine Erstprüfung vorgeschrieben. Diese umfasst Sichtprüfungen, Messungen und Funktionsprüfungen. Nur wenn alle Ergebnisse im zulässigen Bereich liegen, darf die Anlage in Betrieb genommen werden. Die Einhaltung wird von Elektrofachkräften geprüft, die die Erst- und Wiederholungsprüfungen dokumentieren müssen. Nach der aktuellen Vorschrift DIN VDE 0105-100/A1 sind elektrische Anlagen grundsätzlich wiederholt zu prüfen, um Risiken durch Alter, Verschleiß, Umwelteinflüsse oder Umbauten rechtzeitig zu erkennen. Diese wiederkehrenden Kontrollen bestehen aus Sicht- und Funktionsprüfungen, Messungen und dem Vergleich mit technischen Unterlagen und müssen stets durch qualifizierte Elektrofachkräfte durchgeführt werden.

Prüfverfahren im Überblick

• Sichtprüfung aller Kabel, Verbindungen und Schutzmaßnahmen
• Messung des Isolationswiderstands und der Durchgängigkeit
• Kontrolle der FI-Schalter und Sicherungen
• Erstellung eines Prüfprotokolls als Nachweis

Ist die VDE 0100 rechtlich verbindlich?

Die VDE 0100 ist in Deutschland nicht direkt als Gesetz rechtsverbindlich, aber sie hat einen rechtsverbindlichen Status als allgemein anerkannte Regeln der Technik. Das bedeutet, dass ihre Einhaltung gesetzlich erwartet wird, insbesondere da sie im Energiewirtschaftsgesetz (EnWG) und anderen Vorschriften als Referenz genannt wird.

Wann wurde die Norm VDE 0100 zuletzt aktualisiert?

Die VDE 0100 wurde erst 2024 und dann noch einmal 2025 in mehreren Teilen überarbeitet. Die neuesten Fassungen sind am 1. Juni 2025 herausgekommen:

Die Neuausgabe 2025 der DIN VDE 0100-701 erweitert den Geltungsbereich auf „Orte“ (inkl. Außenbereiche), definiert Schutzbereiche und Abstände neu (u. a. bis 3 m über Fertigfußboden und 4 m vom Wasserauslass), führt für Duschen ohne Wanne einen Bereich 0 ein, präzisiert Abtrennungen und lässt die Ausnahmen für RCDs entfallen. Diese Anforderungen gelten für alle elektrischen Betriebsmittel in diesen Orten und das schließt auch PV-Leitungen oder entsprechende Komponenten mit ein, sofern sie dort geführt oder installiert werden (z. B. in Badezonen im Freien). [1] Die spezifischen technischen Regeln für PV-Anlagen (u. a. DC-Verdrahtung, Überspannungsschutz, Absicherung) stehen in DIN VDE 0100-712. Eine Überarbeitung auf europäischer Ebene ist in Arbeit.

Wie oft wird sie überarbeitet?

Überarbeitungen erfolgen in der Regel alle paar Jahre, um auf dem neuesten Stand der Technik zu sein und somit neue Technologien wie Ladeinfrastruktur oder Batteriespeicher einzubeziehen. Dazu zählen beispielsweise Anforderungen für PV-Anlagen, Elektromobilität und Digitalisierung der Energieverteilung.

Fazit

Die DIN VDE 0100 stellt die Basis für den sicheren und zuverlässigen Betrieb elektrischer Anlagen in Deutschland dar. Sie schützt Leib, Hab und Gut vor elektrischen Gefahren, beugt Bränden vor und stellt die Betriebssicherheit sicher. Für Hausbesitzer, Bauherren und Betreiber elektrischer Anlagen bietet sie neben der rechtlichen Sicherheit auch den nötigen Versicherungsschutz und gewährleistet den Netzanschluss. Besonders für Photovoltaikanlagen liefert die VDE 0100-712 konkrete Vorgaben, die eine sichere Integration in das Stromnetz ermöglichen.

VDE 0100: Häufig gestellte Fragen

Wie beeinflusst die VDE 0100 die Planung von Smart-Home-Systemen?

Smart-Home-Technik lässt sich problemlos mit der VDE 0100 vereinbaren, wenn die Planung frühzeitig erfolgt. Es müssen ausreichend Stromkreise, Netzwerkanbindungen und Schutzmaßnahmen vorgesehen werden. Bei der Nachrüstung in bestehenden Gebäuden ist besonders auf die Absicherung der zusätzlichen Verbraucher zu achten.

Können durch die VDE 0100 auch höhere Kosten entstehen?

Da die Norm bestimmte technische Maßnahmen wie Fehlerstrom-Schutzschalter, Überspannungsschutz oder spezielle Leitungsarten verbindlich vorschreibt, können die Investitionskosten steigen. Langfristig sparen diese Maßnahmen jedoch Kosten, da sie Schäden verhindern und die Betriebssicherheit erhöhen.

Wer kontrolliert die Einhaltung der VDE 0100?

In erster Linie liegt die Verantwortung bei den ausführenden Elektrofachkräften. Zusätzlich können Prüfstellen, Sachverständige oder auch Bauaufsichtsbehörden Stichprobenkontrollen durchführen. Abnahmen durch Netzbetreiber sind ebenfalls üblich, bevor ein Anschluss an das öffentliche Stromnetz erfolgt.

Quellen

[1] Grunenberg, Sidney. „Überarbeitete DIN VDE 0100-701 erschienen“. Deutsche Gesellschaft für wirtschaftliche Zusammenarbeit, 25. August 2025, www.dgwz.de/neue-din-vde-0100-701-norm-niederspannungsanlagen.
